1.Composition de l'architecture

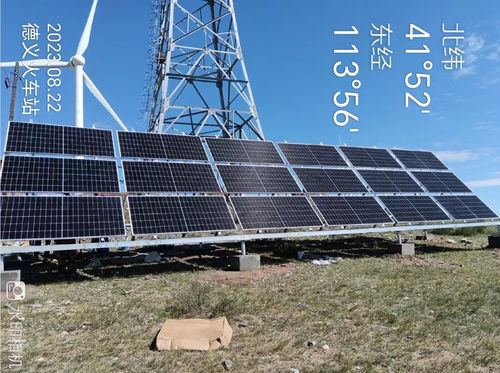

• Génération d'électricité photovoltaïque: Adaptation à la forte consommation d'énergie des stations de base pendant la journée, conversion de l'électricité par panneaux solaires pour réduire la dépendance de la ville à l'électricité4.
• Unité de stockage d'énergie : elle utilise une batterie au lithium-fer phosphate (LFP) (configuration typique 48 V/24,48 kWh), avec une durée de vie de plus de 6 cycles,Il est équipé d'un système de ventilation de la température de l'air, qui peut supporter une large plage de température de fonctionnement de -30 °C à 50 °C..
• Générateur diesel: en tant que source d'alimentation de secours, il démarre automatiquement 410 lorsqu'il fait nuageux pendant des jours consécutifs ou lorsque le stockage d'énergie est insuffisant.

Avantages : Réduction des coûts d' électricité de plus de 30% et assurance d' un approvisionnement en électricité ininterrompu 24h/24 et 7j/2449.

Cas : les stations de base d' Afrique du Sud-Est ont adopté cette solution et ont réduit le temps annuel de coupure de courant à < 2 heures4.

2. Architecture de stockage d'énergie distribuée

 Caractéristiques techniques

• Les batteries de stockage d'énergie sont déployées dans plusieurs nœuds de la tour, et la défaillance d'un seul point n'affecte pas l'alimentation globale6.
• Équipé de passerelles intelligentes (comme la passerelle Hongdian IoT), il intègre les données du BMS, de la climatisation et de l'équipement photovoltaïque pour réaliser un contrôle stratégique à distance7.
• Optimisation des fonctions
• Réglage des pics et remplissage des vallées: Mise en œuvre automatique des stratégies de charge et de décharge des prix de l'électricité pour les pics et les vallées, augmentation de l'utilisation quotidienne de 23,2% 27.
• Soutien du réseau: répond aux fluctuations du réseau et passe en mode d' alimentation de secours en 0,2 seconde6.
• Cas : après la connexion d'une station de base d'une entreprise du Zhejiang au système de microréseaux IA, les coûts d'exploitation et d'entretien ont été réduits de 12%,et le taux de précision d'alerte de défaut atteint 95% + 2 .

3. Armoire de stockage d'énergie extérieure à haute protection

·Conception de sécurité militaire

• Protection structurelle : niveau de protection IP55 + enveloppe ignifuge V-0 + compartiment de batterie indépendant, résistant aux chutes et aux chocs (passé l'essai d'extrusion de 10,2 tonnes) 15.
• Gestion thermique : module d'onduleur en carbure de silicium (SiC) (98,5% d'efficacité) + conduit de refroidissement en cas d'ouragan, réduisant la chaleur de 20% 18.
• Gestion intelligente
• Le système EMS prend en charge la surveillance à distance, le diagnostic de défaut et les mises à niveau de la politique et convient à des scénarios sans surveillance78.

4. Applications technologiques clés
