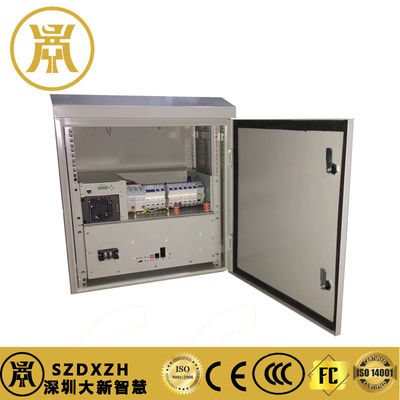

Armoire électrique extérieure anti-corrosion 1 compartiment Armoires électriques imperméables

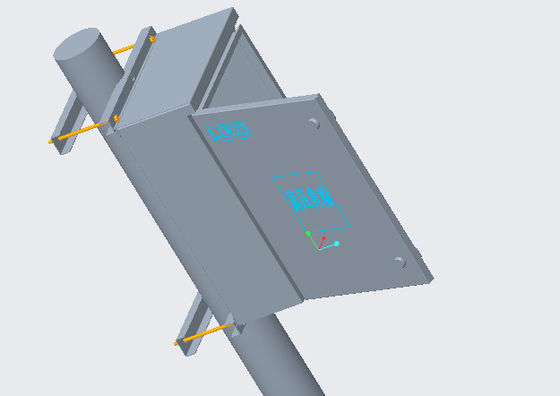

Le DX-P-150A-50AH monté sur le mur est utilisé dans les systèmes de communication d'une capacité totale maximale de 150 A, adapté au montage sur le mur, au sol, au poteau et à d'autres méthodes d'installation.Il intègre l'alimentation de communication, la distribution AC/DC, le contrôle de la température, la surveillance, la protection contre la foudre et les fonctions du système de mise à la terre, et dispose d'une gestion complète de la batterie,comme la fonction de protection contre la basse tension de la batterie et la fonction de déchargeIl peut réaliser la compensation de température, la régulation automatique de la tension, la limitation du courant, le calcul de la capacité de la batterie, le test en ligne de la batterie, l'économie d'énergie du sommeil et d'autres fonctions.Conception du réseau du réseau électrique, fournissant plusieurs interfaces de communication telles que RS232/RS485 et les contacts secs, la mise en réseau flexible, la surveillance à distance et le fonctionnement sans pilote.il a une conception complète de protection contre la foudre pour les deux côtés AC et DC, ainsi que des fonctions complètes de protection contre les défauts et d'alarme de défaut.et est adapté aux situations où le réseau électrique fluctue fortement, telles que les stations de base, les petits et moyens échanges, les communications par satellite et les communications de données

L'entrée du système est envoyée à l'entrée du module rectificateur par un disjoncteur 63A/2P. Une protection contre la foudre parallèle au niveau AC C est utilisée pour la protection contre la foudre à l'extrémité d'entrée.

Le module rectificateur fonctionne en parallèle et sa sortie en courant continu est reliée par une barre de bus pour alimenter deux batteries de secours et des charges en courant continu.fournir aux utilisateurs un contrôle d'allumage/d'arrêt pour chaque charge et une protection contre les surcharges et les courts-circuits.

Dans des conditions normales,Les différents paramètres du module rectificateur et de l'unité de distribution sont contrôlés par le module de surveillance et fonctionnent selon leurs paramètres prédéterminés ou les commandes de l'utilisateur.Si l'alimentation électrique du réseau tombe en panne, le système passe à l'alimentation de la batterie.Lorsque la tension de la batterie tombe à un point de décharge, le module de surveillance contrôle le contacteur d'arrêt de courant pour faire fonctionner et couper la charge; lorsque la tension de la batterie tombe au point de tension de protection de la batterie,le module de surveillance contrôle l'action du contacteur secondaire d'arrêt, coupe la connexion entre le système d'alimentation et la batterie, protégeant la batterie contre une décharge excessive.Lorsque l'alimentation externe est rétablie et que le module rectificateur reprend la sortieLe module de surveillance peut détecter et contrôler l'état de fonctionnement de l'ensemble du système de distribution d'énergie.Les commandes utilisateur peuvent être émises via le clavier sur le panneau du module de surveillanceL'état de fonctionnement et les paramètres du système peuvent être affichés sur l'écran LCD du module de surveillance, sur le PC de back-end local et sur la salle de contrôle centrale à distance..Le système peut collecter diverses variables environnementales, y compris la fumée, les aimants de porte, l'immersion dans l'eau, la température et l'humidité, en configurant le rapport des capteurs appropriés.

Système de surveillance: surveillance des ports RS485 dans les directions nord et sud, contacts secs et détection de cellules de batterie (facultatif), tous menés au panneau de surveillance

Méthode d'exploitation et d'entretien: avant l'entretien, le module rectificateur peut être remplacé à chaud.
