Paramètre

Spécification

Dimensions extérieures du cabinet

Pour les véhicules à moteur à combustion

Les dimensions intérieures

Pour les véhicules à moteur à commande autonome:

Composition du Cabinet

Corps + porte + base + couvercle supérieur + étagère + serrure

Type d'armoire

1 unité 1 compartiment, porte d'entrée, installation au sol

Matériau des armoires

1feuille galvanisée de 0,5 mm

Isolement thermique

Conductivité thermique < 0,472 W/ ((m2·K)

Étagère d'équipement

19 pouces, H: 32U, 3 paires de barres de support, 1 plateau

Base du cabinet

100 mm de hauteur, 2,0 mm d'épaisseur

Entrée de câble

Fond à l'intérieur et fond à l'extérieur, φ50 × 4

Conception anti-vol

Porte intégrée, maillon intégré, verrou anti-vol

Niveau de protection

Pour la protection contre la corrosion

Couleur

RAL7035, revêtement en poudre professionnel extérieur

Le logo

Imprimé avec le logo "Danger de l'électricité"

Autres caractéristiques

Bus de mise à la terre en cuivre, lumière LED, interrupteur magnétique de porte, ventilateur de refroidissement (facultatif)

Paramètre technique de l'armoire de puissance intégrée

Nom de l'article

Nom/description

Spécifications/modèles

Paramètre

1

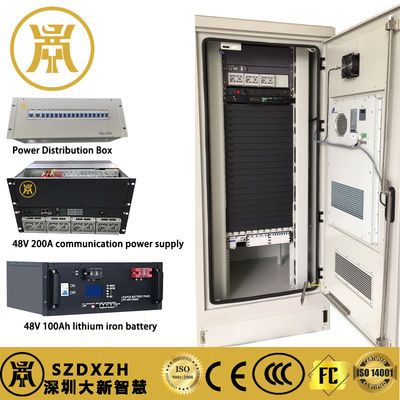

Armoire électrique intégrée extérieure

Les mesures de sécurité doivent être appliquées conformément à l'annexe I.

A. Dimensions extérieures de l'armoire: W×DxH750*750*1750mm; dimensions intérieures: W×DxH6000*600*1400mm
B. Composition du cabinet: corps du cabinet + porte du cabinet + base + couvercle supérieur + étagère + serrure du cabinet
C. Type d'armoire: 1 unité 1 compartiment, porte d'entrée, installation au sol
D. Matériau des armoires: feuille galvanisée de 1,5 mm;

E. Performance d'isolation thermique: conductivité thermique < 0,472 W/m2.k;

F. Étagère d'équipement: étagère de 19 pouces,
H:32U 3 paires de barres de support, 1 plateau;
G. Base de l'armoire: hauteur de 100 mm, épaisseur de 2,0 mm;
H. Entrée de câble: φ50*4 en bas vers l'intérieur et en bas vers l'extérieur;
I. Conception anti-vol: porte intégrée, maillon intégré, verrou anti-vol à points;
J. Niveau de protection: IP65;
K. Couleur: RAL7035, revêtement en poudre professionnel pour l'extérieur;
L. Le boîtier est imprimé avec le logo "Danger d'électricité";
M. Comprend le bus de mise à la terre en cuivre, la lumière LED, l'interrupteur magnétique de la porte, le ventilateur de refroidissement (facultatif)

2

Appareils électriques à commutation intégrés 200A

Le numéro d'enregistrement est le numéro d'enregistrement suivant:

Standard de 19 pouces, cadre intégré hauteur 3U; entrée CA 380V, sortie CC 48V; équipé de modules de redressement 30A * 3, module de gestion de la surveillance * 1; avec gestion de la charge de la batterie;

Partie de distribution d'énergie: entrée CA: disjoncteur DZ47-63/4 C63 63A/4P*1; arrêt de foudre CA triphasé de classe C 20~40KA; sortie CA: disjoncteur DZ47-63/2 C32 32A/2P*1; borne au sol*1;Arrêt de foudre à courant continu de classe C 20~40KA 1P*1Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à la valeur de l'indicateur d'alimentation électronique.

3

Unité de distribution d'électricité

3U

Cadre intégré de 19 pouces de hauteur 3U, entrée AC380V, 63A/4P×2 (entrée AC, entrée moteur à huile + pièce de verrouillage mécanique), arrêt de foudre triphasé de classe B×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P × 1, prise d'entretien à trois trous × 1, rangée au sol × 1, rangée zéro × 1.

4

Piles au lithium

3U100AH

Équivalent à 20 kWh

5

Télécommandes

3kva

1.entrée AC220V, sortie DC220V

2.Installation montée sur rack

3.3u de hauteur

6

Air conditionné

500 W

Monté sur la porte d'entrée
