Applications:
Les télécommunications: Ces armoires sont souvent utilisées dans les sites de télécommunications pour alimenter les stations de base et autres équipements.tandis que le redresseur convertit l'alimentation en courant alternatif en courant continu, ce qui est généralement requis par les équipements de télécommunications.
Systèmes d'énergie renouvelable: Dans les installations d'énergie solaire ou éolienne, des armoires personnalisées peuvent accueillir des PDU et des redresseurs pour gérer l'énergie produite et distribuée aux batteries ou au réseau.
Des installations éloignées: Pour les endroits éloignés où l'alimentation électrique est limitée ou peu fiable, ces armoires offrent un moyen stable et efficace de gérer les besoins en énergie des équipements tels que les caméras de surveillance,systèmes de surveillance environnementale, et détecteurs à distance.
Centres de données: Les centres de données extérieurs ou les systèmes d'informatique d'extrémité peuvent utiliser ces solutions pour assurer une alimentation et une sauvegarde cohérentes, gérer la dissipation de chaleur et les problèmes environnementaux.
Applications industrielles: Les industries qui utilisent des machines en extérieur, comme le pétrole et le gaz, les mines et la construction, peuvent utiliser ces armoires pour la distribution d'électricité et pour protéger les équipements sensibles des éléments.
Projets d'infrastructure: Ils peuvent être déployés dans des projets d'infrastructure, tels que des systèmes de contrôle du trafic ou des applications de ville intelligente, pour assurer une alimentation continue des capteurs, des lumières et des appareils de communication.
Applications militaires: Les armoires personnalisées sont également utilisées dans les environnements militaires pour alimenter les équipements de communication et les centres de commandement dans les opérations sur le terrain.

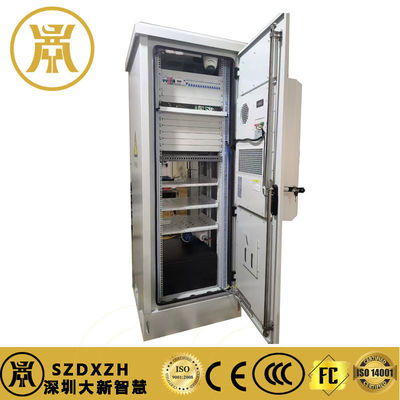

| Cabinet de télécommunications extérieurListe des paramètres du produit |
| Numéro |
Nom/description |
Spécification/modèle |
Paramètre |
| 1 |
Intégré à l'extérieur
appareil électrique |
900*900*2150 |
A. Dimensions de l'armoire:W×DxH900*900*2150mm;Dimensions intérieures:W×DxH800*800*1800mm
B. Composition du cabinet:carrosserie du cabinet + porte du cabinet + base + couvercle supérieur + support + panneau à batterie + serrure du cabinet
C. Type d'armoire: unité, un compartiment, porte d'entrée, montée au sol
D. Matériau des armoires:1feuille galvanisée de 0,5 mm;
E. Performance d'isolation thermique:conductivité thermique < 0,472 W/m2.k;
F. Étagère d'équipement supérieure: étagère de 19 pouces, 22U, 3 paires de barres de support, 1 palette; Les deux étagères de batteries inférieures peuvent accueillir jusqu'à 2 ensembles de batteries au plomb à acide de 48200AH;
G. Base de l'armoire: hauteur de 100 mm,2.0 mm d'épaisseur;
H. Méthode d'entrée:Dans le fond et en dehors avec un diamètre de 50*4;
I. Conception anti-vol: portes intégrées, maillons intégrés, serrures anti-vol de type point;
J. Niveau de protection IP:IP65;
K. Couleur:RAL7035, revêtement en poudre professionnel pour l'extérieur;
L. sérigraphie de l'armoire portant l'étiquette "Danger d'électricité";
M. Incluant la barre de terre en cuivre, la lumière LED, l'interrupteur magnétique de la porte et le ventilateur de refroidissement (facultatif) |
| 2 |
Commutateur intégré
alimentation électrique 200A |
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Standard de 19 pouces, cadre intégré 3U de hauteur;entrée CA 220V, sortie DC 48V;Equipé
d'une puissance de sortie supérieure à 50 W,
la gestion des frais; |
Pour les véhicules à moteur électrique à commande numérique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à:
un arrêt de foudre à courant alternatif triphasé de classe C 20-40KA;
La sortie de communication est l'interrupteur d'air DZ47-63/2 C3232A/2P*1.
Le dispositif de mise à la terre*1; l'arrêteur de foudre de classe C 20-40KA1P*1;
Sortie en courant continu:
Le système d'alimentation doit être équipé d'un système d'alimentation de type S.
Commutateur de décharge de la batterie: DZ47-125/1125A/1P*2. |
| 3 |
Unité de distribution
(facultatif/personnalisable) |
3U |
cadre intégré de 19 pouces de hauteur 3U,
Entrée AC380V, 63A/4P×2 ((entrée AC, entrée moteur à huile + plaque de verrouillage mécanique), arrêt de foudre triphasé de classe B × 1,63A/3P × 1,
Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.
une prise d'entretien à trois trous × 1,
le sol
rangée par 1, zéro rangée par 1. |
| 4 |
Piles au lithium/plomb
batterie acide (facultatif) |
3U 100AH |
48V 100AH |
| 5 |
Les États membres |
- Je vous en prie |
8 ports série RS485, 8 entrées DI, 4 sorties de contact sec DO, 1 détection de l'état d'alimentation du réseau
entrée, entrée de détection de l'immersion dans l'eau, capteur de vibration intégré, interface USB, RJ45 IP
Port 1, port de débogage de la console, port de protection contre la foudre et les surtensions.
Le logiciel est livré avec une interface de gestion web, qui permet la configuration de
Les données collectées peuvent être consultées en temps réel par le collecteur via un navigateur Web,par exemple, les alarmes,
Les données historiques et les alarmes peuvent également être consultées;support de la surveillance centralisée
par l'intermédiaire de l'interface SNMP ou B, l'accès au système de surveillance de back-end. |
| 6 |
La caméra |
2 millions d'infrarouges
hémisphère |
|
| 7 |
Télécommandes |
3 KVA |
|
| 8 |
Air de communication |
Unité d'alimentation |
Échangeur de courant 220V |
Entrée de câble
Les points d'entrée des câbles sont situés derrière l'armoire, 6 en haut et 4 en bas et faciles à mettre à niveau.
Protection contre le mise au sol
L'armoire comprend une barre de cuivre de mise à la terre avec revêtement anticorrosion.
La partie métallique de l'armoire doit être interconnectée et reliée par une barre de mise à la terre.
La mise à la terre de protection des autres équipements à l'intérieur de l'armoire doit être reliée à la barre de mise à la terre.
