Le système d'alimentation mural intérieur et extérieur de la série UPS est constitué d'un module d'alimentation UPS dédié à la communication de la série E ou d'un module d'alimentation d'onduleur dédié à la communication de la série N,d'une puissance de sortie de 500VA à 3000VA en optionLe système peut être monté sur le mur à l'intérieur ou à l'extérieur, et forme un système d'alimentation ininterrompu avec la batterie.
■ Avec une fonction de fonctionnement sans pilote, il est plus adapté aux endroits peu surveillés tels que les stations de base et les sommets des montagnes
Équipé d'un système de charge et de gestion de courant élevé, il peut s'adapter à la gestion de batteries au lithium fer phosphate ou de batteries au plomb ordinaires
En adoptant pleinement la technologie de contrôle numérique DSP, le produit est plus stable et la qualité est supérieure
■ Plage de fonctionnement de la tension d'entrée CA: 172-268Vac
En adoptant une correction active du facteur de puissance, le facteur de puissance peut atteindre 0.98
Protection contre les surtensions et les sous-tensions à entrée en courant continu
Le facteur de puissance de charge est 0.8, avec une plus grande capacité de charge
Le système fonctionne dans une large plage de températures de -15 °C à +55 °C
■ Large gamme de fréquences de tension d'entrée, capable de fonctionner normalement même dans des zones éloignées avec des environnements d'alimentation extrêmement difficiles, réduisant les temps de décharge de la batterie et améliorant la durée de vie de la batterie
Mode de travail en ligne à double transformation, commutation nulle, assure efficacement la sécurité et la fiabilité du fonctionnement de la charge
■ Fonction de surveillance à distance complète, fournissant une interface RS232 standard, une interface RS485 et une carte de surveillance réseau en option, les contacts secs peuvent également être sélectionnés,
Niveau de protection: IP54 pour une utilisation en extérieur et IP20 pour une utilisation en intérieur
Paramètres techniques de l'armoire de télécommunication extérieure à monture de pôle:
| Modèle |
AAM500 à 12V |
AAM500 à 24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Capacité de la plaque d'immatriculation |
Pour les véhicules à moteur électrique |
1 KVA/800 W |
2KVA/1,6KW |
3KVA/2,4KW |
| Entrée CA |
Voltage nominal 220 VAC, harmonie d'entrée de 3% |
| Entrée en courant continu |
Rating 12V |
Rating 24V |
Rating 24V |
Rating 48V |
Rating 48V |
Rating 48V |
| Sortie CA |
une puissance de sortie d'inverseur à courant alternatif de 220 V; |
| les transitoires de tension dynamique: 5%; |
| Temps de récupération dynamique transitoire: 60 ms; |
| THD: 3% (charge linéaire); THD: 8% (charge non linéaire); |
| Capacité de surcharge: 130% en continu au moins 20 s; |
| Coefficient de pointe du courant de sortie:3Le nombre de points |
| Temps de commutation en courant continu et en courant alternatif: 0 ms; |
| Temps de commutation inverse à contournement: 4 ms |
| Courant de charge |
5 à 7A |
| Fonction de protection |
Protection contre les surtensions d'entrée en courant continu, protection contre les sous-tensions, protection contre les surtensions de sortie, protection contre les surtensions, protection contre les surtensions, protection contre les surtensions, protection contre les courts-circuits |
| Mode de fonctionnement |
Le câblage avant de fonctionnement |
Fonctionnement avant suivi de câblage |
| Composant |
Configuration |
Les notes |
| Unité de distribution de courant alternatif |
Communication sur la protection contre la foudre |
Grade C:20 à 40KA |
|
| Entrée de communication |
63A/2P*2 |
La capacité limite de rupture ICU ≥6kA, la capacité de segmentation de court-circuit Ics ≥6kA |
| Instruments intelligents (facultatif) |
DDS3366P-3Types de compteurs d'énergie électrique à trois voies monophasiques |
Peut détecter la tension CA, le courant, l'énergie électrique, les valeurs de commutateur à trois voies, etc. |
| Module de rectificateur |
RM4850*3 |
|
| Unité de surveillance |
Le numéro de série |
|
| Unité de distribution en courant continu |
Commutateur de batterie |
100A/1P*2 |
Capacité de rupture finale Icu ≥ 20kA et capacité de rupture de court-circuit d'exploitation Ics ≥ 15kA |
| Éteignez une fois. |
Le montant de l'indemnité est calculé en fonction de l'indicateur d'imposition. |
|
| Différentes configurations utilisateur sont facultatives |
| deuxième déconnexion |
Les caractéristiques suivantes sont utilisées: |
Capacité de rupture limite de l'ICU ≥ 6 ka et capacité de rupture de court-circuit en cours d'exécution du ICS ≥ 6 ka |
| Protection contre les éclairs en courant continu |
Grade C:10 à 20KA |
La configuration comprend une plaque de protection contre la foudre |
| 150A Système d'alimentation par mur |
Dimensions: 700H * 350D * 580W, y compris le système de régulation de la température |
|

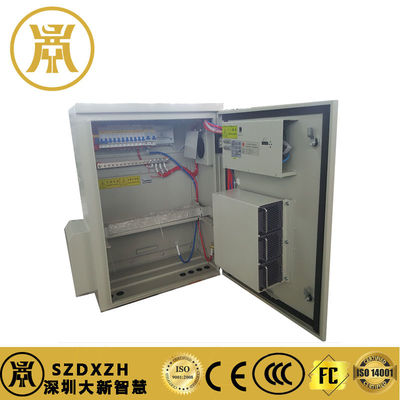

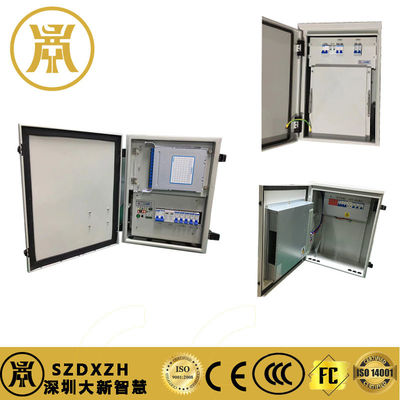

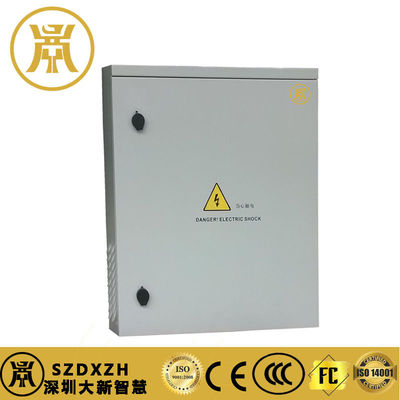

Produit vraies photos et notre usine:
