Principes du système électrique
L'entrée du système est envoyée à l'entrée du module rectificateur par un disjoncteur 63A/2P. Une protection contre la foudre parallèle au niveau AC C est utilisée pour la protection contre la foudre à l'extrémité d'entrée.
Le module rectificateur fonctionne en parallèle et sa sortie en courant continu est reliée par une barre de bus pour alimenter deux batteries de secours et des charges en courant continu.fournir aux utilisateurs un contrôle d'allumage/d'arrêt pour chaque charge et une protection contre les surcharges et les courts-circuits.
Dans des conditions normales,Les différents paramètres du module rectificateur et de l'unité de distribution sont contrôlés par le module de surveillance et fonctionnent selon leurs paramètres prédéterminés ou les commandes de l'utilisateur.Si l'alimentation électrique du réseau tombe en panne, le système passe à l'alimentation de la batterie.Lorsque la tension de la batterie tombe à un point de décharge, le module de surveillance contrôle le contacteur d'arrêt de courant pour faire fonctionner et couper la charge; lorsque la tension de la batterie tombe au point de tension de protection de la batterie,le module de surveillance contrôle l'action du contacteur secondaire d'arrêt, coupe la connexion entre le système d'alimentation et la batterie, protégeant la batterie contre une décharge excessive.Lorsque l'alimentation externe est rétablie et que le module rectificateur reprend la sortieLe module de surveillance peut détecter et contrôler l'état de fonctionnement de l'ensemble du système de distribution d'énergie.Les commandes utilisateur peuvent être émises via le clavier sur le panneau du module de surveillanceL'état de fonctionnement et les paramètres du système peuvent être affichés sur l'écran LCD du module de surveillance, sur le PC de back-end local et sur la salle de contrôle centrale à distance..Le système peut collecter diverses variables environnementales, y compris la fumée, les aimants de porte, l'immersion dans l'eau, la température et l'humidité, en configurant des capteurs appropriés.
Structure générale

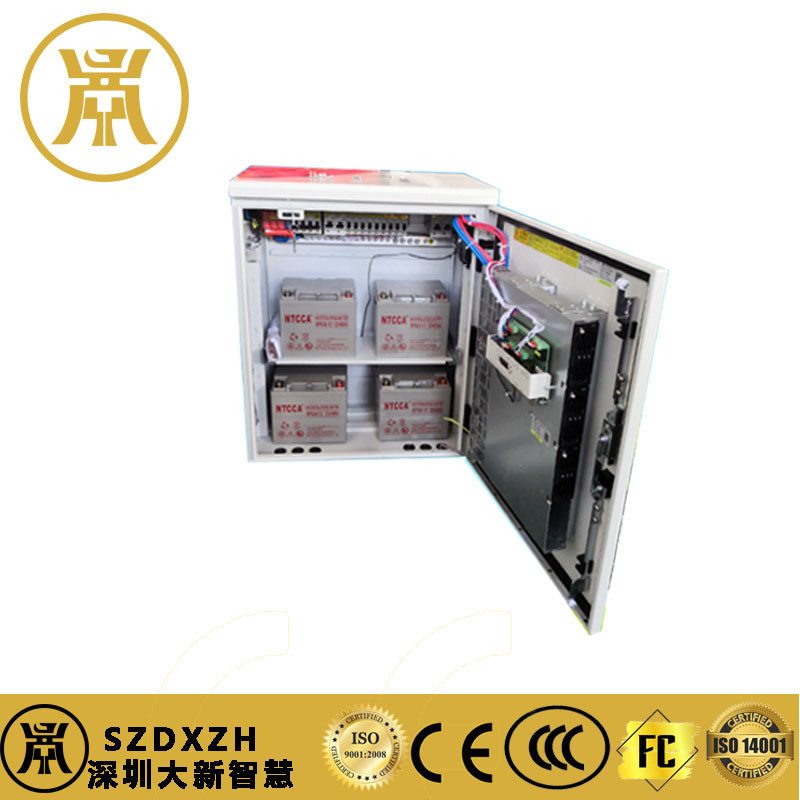

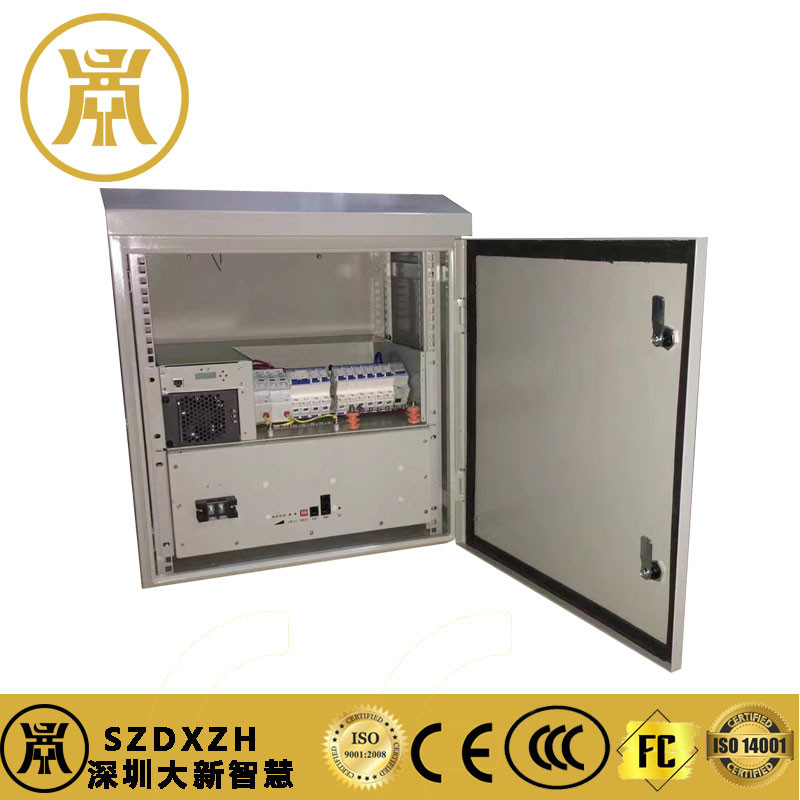

Le système d'alimentation électrique cadre plug-in (hauteur * largeur * profondeur) sont 700mm * 580mm * 350mm. Il se compose d'une unité de distribution CA, une unité de surveillance, une unité de module rectificateur,et une unité de distribution CC, et peut être installé dans le sol, le mur, le poteau, et d'autres façons. conduits d'air gauche et droite, module avec ventilateur intégré pour la dissipation de chaleur forcée, IP55, système de contrôle de température intégré.Fournir un espace d'installation pour un ensemble de piles ferroélectriques de 50 AH ou quatre piles plomb-acide de 38 AH.
Système de surveillance: surveillance des ports RS485 dans les directions nord et sud, contacts secs et détection de cellules de batterie (facultatif), tous menés au panneau de surveillance
Méthode d'exploitation et d'entretien: avant l'entretien, le module rectificateur peut être remplacé à chaud.
composante | configuration | Les notes | |
Unité de distribution de courant alternatif | Communication sur la protection contre la foudre | Grade C:20 à 40KA | |
Entrée de communication | 63A/2P*2 | La capacité limite de rupture ICU ≥6kA, la capacité de segmentation de court-circuit Ics ≥6kA | |
Instruments intelligents (facultatif) | DDS3366P-3Types de compteurs d'énergie électrique à trois voies monophasiques | Peut détecter la tension CA, le courant, l'énergie électrique, les valeurs de commutateur à trois voies, etc. | |
Module de rectificateur | RM4850*3 | ||
Unité de surveillance | Le numéro de série | ||
Unité de distribution en courant continu | Commutateur de batterie | 100A/1P*2 | Capacité de rupture finale Icu ≥ 20kA et capacité de rupture de court-circuit d'exploitation Ics ≥ 15kA |
Éteignez une fois. | Le montant de l'indemnité est calculé en fonction de l'indicateur d'imposition. | ||
Différentes configurations utilisateur sont facultatives | |||
deuxième déconnexion | Les caractéristiques suivantes sont utilisées: | Capacité de rupture limite de l'ICU ≥ 6 ka et capacité de rupture de court-circuit en cours d'exécution du ICS ≥ 6 ka | |
Protection contre les éclairs en courant continu | Grade C:10 à 20KA |
La configuration comprend une plaque de protection contre la foudre | |
150A Système d'alimentation par mur | Dimensions: 700H * 350D * 580W, y compris le système de régulation de la température |
Condition environnementale
Paramètres environnementaux
|
Conditions environnementales d'utilisation | Conditions environnementales du transport | Conditions environnementales de stockage | Conformément à | Les notes | |||
type | paramètre | unité | Normes applicables | |||||
La météo. | température extérieure | basse température | °C | - Quarante | - Quarante | - 25 ans | Le code de conduite est le code de conduite suivant: | "-40°C peut démarrer à pleine charge, |
température élevée | °C | 45 | 70 | 55 | 4.1.1 et 4.1.2 | "+55~+65°CLinéaire dératant de 20%. | ||
variation de température | °C/min | / | 1 | / | ETS300019-2-2T2. Vous avez une idée?3 | |||
l'humidité | humidité relative | % | 5 à 90 | 90 ((40 ± 2 °C) | / | YD/T1058-2000 au milieu4.1.3 | Exigences d'essai à court terme: 0 à 95%, valeur maximale de 95%, non condensant | |
pression de l'air | basse pression | Kpa | 86 | 70 | 70 | YD/T1058-2000 au milieu4.1.4 | S'applique uniquement aux modules | |
haute pression atmosphérique | Kpa | 106 | 106 | 106 | ||||
hauteur | - Je vous en prie | ≤ 4000 | Lorsque l'altitude dépasse 2000 m, pour chaque augmentation de 100 m, la température diminue de 0,5 °C |
Caractéristiques électriques
|
|||||
1 Caractéristiques des entrées | |||||
Numéro de série | projet | exigence technique | unité | Les notes | |
1.1 | Voltage d'entrée | 90 ¢ 300 | - Je vous en prie. | 176-300Vac à pleine charge, 90-175Vac à charge réduite | |
1.2 | Courant d'entrée maximal | 57 | Une | ||
1.3 | Voltage nominal d'entrée | 220 | - Je vous en prie. | Voltage de phase | |
1.4 | Fréquence de tension d'entrée | La valeur typique est de 50/60. | Hz | ||
1.5 | Facteur de puissance d'entrée | ≥ 099 | État de fonctionnement à pleine charge | ||
2 caractéristique de sortie | |||||
Numéro de série | projet | exigence technique | Unité | Les notes | |
2.1 | Voltage nominal de sortie | - 54 ans | Vdc | Pour les appareils à combustion interne | |
2.2 | Plage de tension de sortie | -42 ¢ -58 | Vdc | Réglable par surveillance (condition d'essai: pas de charge) | |
2.3 | Courant nominal de sortie | 150 | Une | ||
2.4 | Puissance nominale de sortie | 8.7 | KW | ||
2.5 | Le bruit de sortie | ≤ 200 | MVp-p | La bande passante de l'oscilloscope devrait être de 20 MHz, | |
Probe parallèle au condensateur 10u+104 | |||||
2.6 | Délai de sortie de démarrage | 3 ¢ 8 | S | dans 220Vac, | |
2.7 | Précision de stabilisation de la tension | ≤ ± 1% | |||
2.8 | Indice du bruit | Le désordre du haut débit | ≤ 100 | MV | 3.4 ¢ 150 kHz |
Voltage acoustique | ≤ 30 | MV | 150 à 30 MHz | ||
Poids du solde du téléphone | ≤ 2 | MV | |||
tension sonore | |||||
2.9 | dynamique | amplitude de dépassement | △V: ≤ 5 | % Vo | 25% à 50% à 25% |
en réponse à | Temps de récupération | △t: ≤ 500 | μS | Modification de la charge de 50% à 75% à 50% | |
2.1 | Distribution inégale du courant | ≤ 5% | Module parallèle de sortie nominale de 50% à 100% | ||
(Les modules fonctionnels peuvent fonctionner en parallèle) | |||||
2.11 | coefficient de température | ± 0.02 | Pourcentage/°C | ||
2.12 | Efficacité de sortie | ≥ 95% | 220Vac/Tarde nominale (valeur typique), module à haut rendement | ||
≥ 92% | 220Vac/Tarde nominale (valeur typique), module universel | ||||
≥ 87% | 110 VAC/charge nominale | ||||
3 Points d'alarme et de protection | |||||
Numéro de série | projet | exigence technique | Unité | Les notes | |
3.1 | Limitation de la surtension d'entrée du système | 298 ± 5 | VAC | Récupérable automatiquement, point de récupération 290V±5V | |
3.2 | Protection contre les surtensions d'entrée du module | ≥ 300 | VAC | ||
3.3 | Définition de la sous-tension d'entrée du système | 80 ± 5 | VAC | Coupe de l'aéroport | |
3.4 | Protection contre la sous-tension d'entrée du module | ≤ 85 | VAC | ||
3.5 | Alarme de surtension d'entrée | 275 | VAC | Réinitialiser la différence à 10 V, valeur par défaut | |
3.6 | Alarme de sous-tension d'entrée | 175 | VAC | Réinitialiser la différence à 10 V, valeur par défaut | |
3.7 | Alarme de surtension de sortie | -58,0 V | Vdc | Différence de récupération de 0,5 V, valeur par défaut | |
3.8 | Alarme de sous-tension de sortie | -47,0 V | Vdc | Différence de récupération de 0,5 V, valeur par défaut | |
3.9 | Protection contre les surtensions de sortie | 2 | Vdc | Ne peut pas être restauré automatiquement | |
3.1 | Protection contre l'arrêt de l'alimentation unique | - 46 ans | Vdc | ||
3.11 | Protection contre l'arrêt secondaire | - 43 ans.2 | Vdc | ||
3.12 | Piles allumées | automatique | plus de 50 Vdc | ||
Règlement sur la sécurité et caractéristiques EMC | |||||
Numéro de série
|
projet | Standard (ou conditions d'essai) | Les notes | ||
1 | Anti électrique | Input - Sortie | une puissance de sortie de l'appareil supérieure à 1000 V | Aucun arc, aucune panne (exigence du système) | |
résistance | (Peut résister à 50 Hz) | Pendant l'essai, l'unité de protection contre la foudre, le module de surveillance et le module de redresseur doivent être retirés et l'humidité relative doit être ≤ 90% lorsque la température ambiante est comprise entre 15 et 35 °C. | |||
Input - Terre | une tension de 1500 Vac/30 mA/1min, | ||||
(Peut résister à 50 Hz) | |||||
Input - Terre | une puissance de sortie supérieure à 500 Vac/30 mA/1min, | ||||
2 | l'isolement | Input - Sortie | Le débit d'électricité doit être supérieur ou égal à: | Pendant l'essai, retirer l'unité de protection contre la foudre, le module de surveillance et le module de redressement et effectuer l'essai à une température ambiante de 15 à 35 °C et à une humidité relative ≤ 90%. | |
résistance | Input - Terre | Le débit d'électricité doit être supérieur ou égal à: | |||
Input - Terre | Le débit d'électricité doit être supérieur ou égal à: | ||||
3 | Bruit audio | ≤ 55 dB | |||
4 | Courant de fuite | Si le courant de fuite d'un seul système de module < 3,5 mA dépasse cette valeur, il sera marqué comme "un courant de fuite important doit être d'abord mis à la terre". | |||
5 | Émission de perturbations de rayonnement | Classe A | Pour l'utilisation des appareils électroniques | ||
Émission de harcèlement | Classe A | Pour l'utilisation des appareils électroniques | |||
Émission harmonique de courant | Classe A ((Module rectificateur) | Pour les véhicules à moteur électrique | |||
6 | Immunité à la décharge électrostatique | une décharge d'air de 8 KV, | Pour les véhicules à moteur électrique | ||
décharge par contact6KV, | |||||
Immunité au champ électromagnétique rayonnant | Niveau 3 | Pour l'équipement, voir IEC61000-4-3 | |||
Immunité de groupe à impulsions électriques rapides | Niveau 4 | Pour les appareils électroniques | |||
Immunité contre les surtensions | Niveau 4 判 | Pour les véhicules à moteur électrique | |||
Immunité conductrice | Niveau 3 | Pour les appareils électroniques | |||
Rétrécissement de la tension à court terme | Sélectionnez selon les normes | Le système de contrôle de la qualité | |||
Immunité à l'interruption et au tampon | |||||
Fluctuation de tension et clignotement | PST: <1.00, PST < 0.65DC < 3%, | Le nombre de pièces de rechange doit être déterminé. | |||
DMX:< 4%, d(t):< 0,2S (module) |
