2KW 5G Station de base alimentation en extérieur pôle ou mur monté rectificateur module d'alimentation
Spécifications techniques
1. Les principaux indicateurs techniques de l'équipement
1.1 conditions environnementales
Température de fonctionnement: -40°C à 55°C; ,
Température de stockage: -40°C à 65°C.
L'humidité relative de fonctionnement: ≤ 90% ((à 40 ± 2 °C).
L'humidité relative de stockage: ≤ 95% ((à 40 ± 2 °C).
1.2 Vibrations
Résister aux vibrations des ondes sinusoïdes avec une fréquence de (10 à 55 Hz) et une amplitude de 0,35 mm.
1.3 Renforcement sismique
Le renforcement sismique du système répond aux exigences du code YD 5096-2016 pour l'essai sismique des équipements électriques de communication.
1.4 Apparence et structure
1.4.1 forme.
Les dimensions: 300 mm (W) * 400 mm (D) * 68 mm (H)
1.4.2 Interfaces d'entrée et de sortie

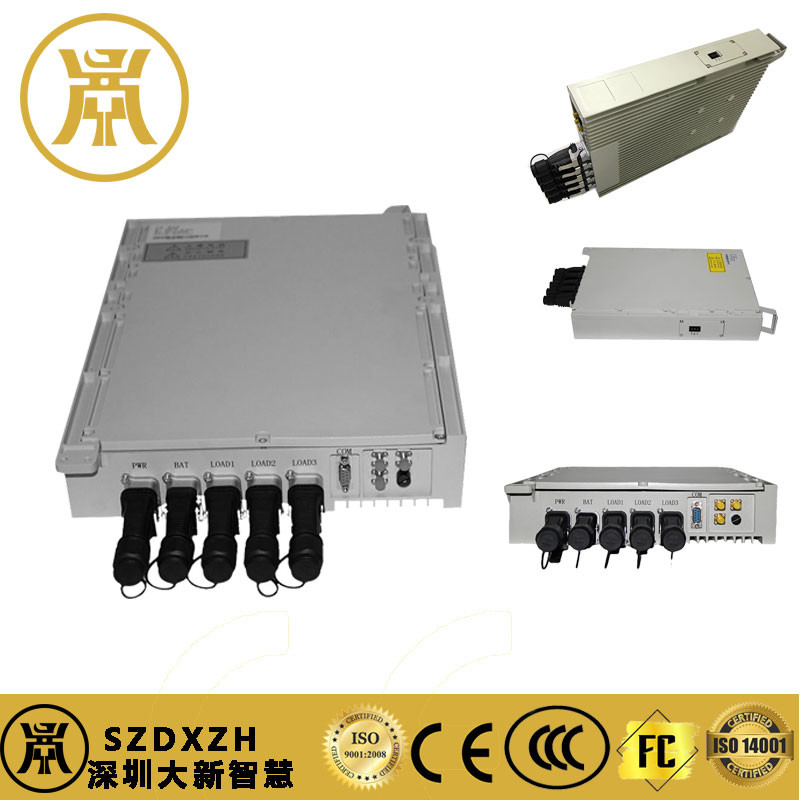

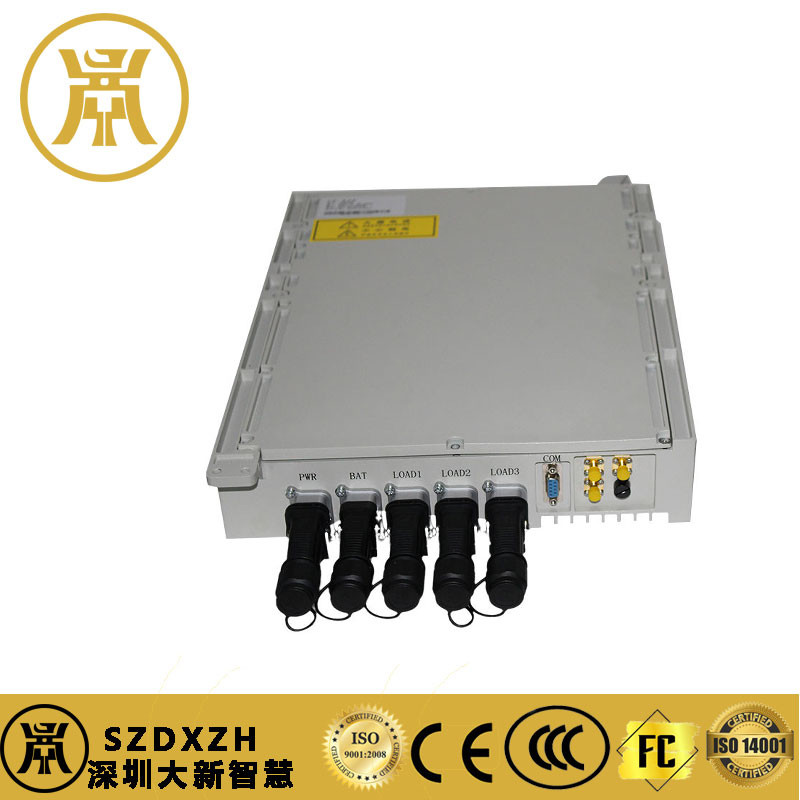

De gauche à droite: entrée CA, connecteur de batterie, charge CC 3, charge CC 2, charge CC 1, port de communication, connecteur d'antenne et vanne de ventilation
1.4.3 Diagrammes schématiques des feux indicateurs
De gauche à droite: vert (feux de circulation), jaune (feux d'avertissement), rouge (feux de défectuosité)
1.4.4 Schéma schématique de la méthode de montage.
Installation d'un dérivé et d'une installation plate 80 mm * 80 mm
Drapeau monté 80 mm * 80 mm

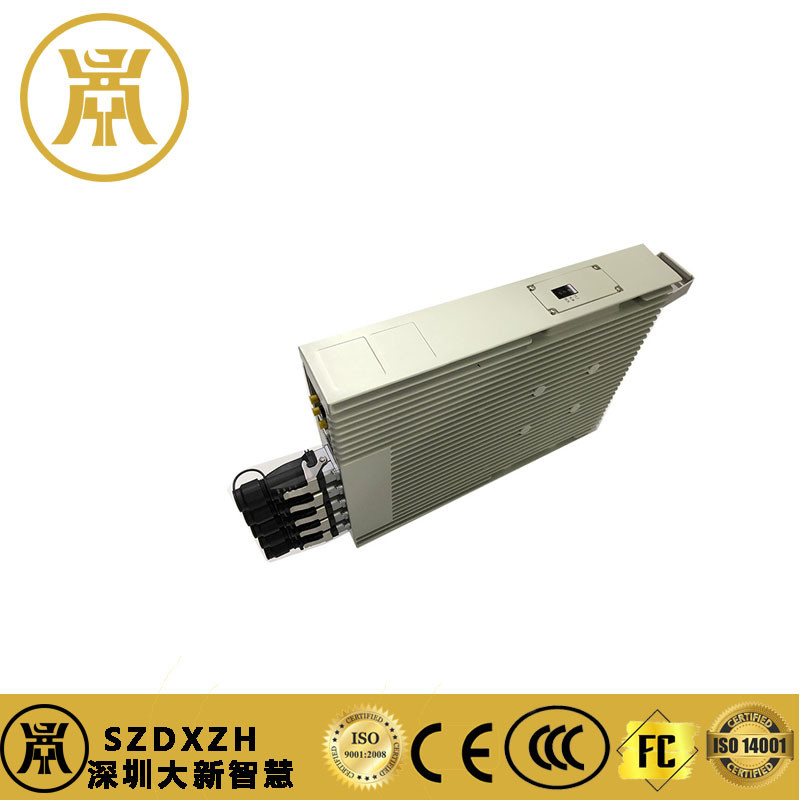

1.4.5 L'effet global de l'apparence du produit
1.5 exigences techniques relatives à l'alimentation électrique
5.1 Performance électrique
5.1.1 Plage de tension d'entrée
AC 220V, tension nominale 220V, plage de tension d'entrée: 176V à 264V;
Lorsque l'entrée en courant alternatif est de 100Vac~175Vac, décaler à 1000W de sortie
La valeur nominale DC 240V/336V, tension nominale 378V, plage de tension d'entrée: 260 à 400V (192 à 280V).
Lorsque l'entrée en courant continu est de 140 Vdc à 240 Vdc, le débit est porté à 1000 W de sortie
5.1.2 Exigences en matière de puissance d'entrée CA
1) Fréquence nominale
La fréquence nominale est de 50 Hz.
2) Plage de fluctuation de fréquence CA
La plage de fluctuation de la fréquence d'entrée est de 50 Hz ± 2,5 Hz.
5.1.3 Facteur de puissance d'entrée
Le facteur de puissance d'entrée du système à différents facteurs de charge satisfait aux exigences du tableau 1.
Tableau des facteurs de puissance d'entrée Tableau 1
Facteur de puissance d'entrée à différentes charges Exigences
Au facteur de charge de 100%, le >0.99
À 50% de facteur de charge, le > 0.98
À un facteur de charge de 20%, le > 0.94
5.1.4 Taux de distorsion de la forme d'onde de la tension d'entrée
Le taux de distorsion de la forme d'onde de la tension d'entrée n'est pas supérieur à 5%.
5.1.5 Déformation harmonique totale du courant d'entrée
Les harmoniques de courant d'entrée du système à différents facteurs de charge satisfont aux exigences du tableau 2.
Tableau de distorsion harmonique totale du courant d'entrée Tableau 2
distorsion harmonique totale du courant d'entrée à différentes charges
À facteur de charge de 100% ≤ 5%
À facteur de charge de 50% ≤ 8%
À un facteur de charge de 20% ≤ 10%
5.1.6 Perte d'entrée sans charge
Aucune perte de charge de l'équipement n'est inférieure à 1% (20 W) de la puissance nominale.
5.1.7 valeur de la plage de réglage de la tension de sortie,
La valeur nominale est de - 48 V, la plage de tension de sortie est de 43 V à 57 V et la précision de stabilisation de la tension est de ± 0,5%.
5.1.8 efficacité
La valeur nominale de sortie - efficacité 48 V répond aux prescriptions du tableau 3.
Values nominales de sortie - Efficacité de 48 V Tableau 3
Facteur de charge Efficacité
Charge à 100% ≥95,5%
50% de charge ≥96%
20% de charge ≥ 93,5%
